超声波测厚仪ZX-5DL
点击放大
公司名称：北京和众科仪科技有限公司
产品型号：ZX-5DL
产品简介：
ZX-5DL
除了具有MX-5的全部功能外，还增加了存储功能，可存储1000个测量数据。仪器还附带有通讯电缆和软件，可将数据传送到计算机上。
详细说明
|
|
|
|

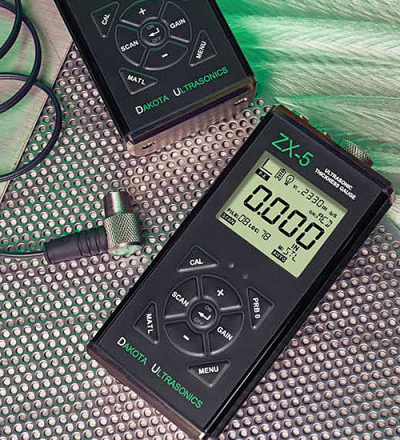

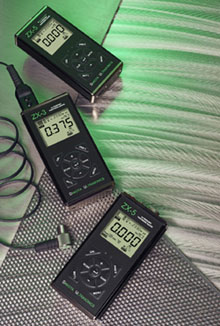

美国DAKOTA ULTRASONICS公司推出的新一代超声波测厚仪ZX系列，是MX-3/MX-5/MX-5DL的升级产品，具有使用简单，功能强大，体积小巧，可靠性高等特点。挤压铝制外壳，坚固耐用。
IP65防护等级。符合NIST和MILSTD- 45662A标准。
ZX-3超声波测厚仪
- 150v方波脉冲发生器
- 可调增益(40~52dB)，以3dB为步长(可选超低、低、中、高、超高五档)
- 可选择手动或自动探头校零
- 低温定制液晶显示器(-30℃)
- IP65防护等级
ZX-5超声波测厚仪。在ZX-3的基础上，增加：
- 声速测量模式，可做为超声波声速仪(球化率仪)
- 差值模式
- 上下限报警模式
- USB Type-C数据接口
ZX-5DL超声波测厚仪。在ZX-5的基础上，增加：
- 32M闪存内部数据存储器，可存储40组，每组250个数据，共10000个数据
|
|
 |
|
|
测量 |
|
|
测量范围：0.63~914.4mm(钢)，取决于被测材料和探头类型
单位：英制和公制
分辨率：0.01mm
声速范围：305~18542m/s
脉冲重复频率：200Hz
显示刷新频率：10Hz
增益：40~52dB，步进3dB |
|
|
显示 |
|
|
多功能7段4位半数字液晶显 示器，数字高度为12.7mm
两个3.2mm高14段显示区和一个7段显示区，用于显示信 息和数值
附加的图标表示功能和模式
可选择背光(开/关/自动)，可选择亮度(低/中/高)
稳定度指示：表示测量值的稳定性 |
|
|
功能 |
|
|
探头校零：手动和自动校零
探头直径：可选择探头直径以提高线性
高速扫描模式： 显示扫描期间的最小读数，扫描频率为100Hz
差值模式：显示测量值和输入的标称值的差值( ZX-5和ZX-5DL)
报警模式：上下限声光报警(ZX-5和ZX-5DL)
声速测量模式：用于球化率的测量(ZX-5和ZX-5DL) |
|
|
探头 |
|
|
频率范围：1~10MHz
双晶探头
LEMO接口，1.2米探头线
可定制用于特殊应用的探头 |
|
|
存储 |
|
|
可存储40组，每组250个数据，共10000个数据(ZX-5DL) |
|
|
其他 |
|
|
键盘： 防水防油密封按键膜，九个触感反馈按键
电源：标配为两节5号碱性电池 ，可选镍镉电池或锂电池。电量状态指示。无操作五分钟后自动关机。USB Type-C供电(ZX-5和ZX-5DL)
尺寸重量：63.5x131.3x31.5mm，312g(含电池)
操作温度：-30~75℃
外壳：挤压铝制外壳，底盖为镍板镀铝，环保封装
包装：ABS工程塑料箱
出厂证书：工厂校准可追溯到NIST和MILSTD-45662A标准 |
|
|
|
|
型号 |
频率 |
探头晶片直径 |
探头防磨面直径 |
测量范围 |
说明 |
|
T-102-2000 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
标准探头 |
|
T-101-2000 |
5.0MHz |
4.76mm |
6.35mm |
1.0～50mm |
小管径探头 |
|
T-104-0000 |
1.0MHz |
12.7mm |
15.88mm |
3.8～50.8mm(铸铁中) |
铸铁探头 |
|
T-102-3300 |
7.5MHz |
6.35mm |
9.53mm |
0.63～152mm |
超薄探头 |
|
T-104-2000 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚探头 |
|
T-042-2000 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
标准高温探头，最高340℃ |
|
T-044-2000 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚高温探头，最高340℃ |
|
T-212-2001 |
5.0MHz |
6.35mm |
9.53mm |
1.0～152mm |
超高温探头，最高480℃ |
|
T-214-2001 |
5.0MHz |
12.7mm |
15.88mm |
1.27～508mm |
超厚超高温探头，最高480℃ |
注：测试高温表面时需用高温耦合剂 |
